黃瀚毅1,2,田方偉1,2,趙丹1,翟文濤1,2*
（1.中山大學(xué)材料科學(xué)與工程學(xué)院，廣東廣州510275；2.中山大學(xué)南昌研究院，江西南昌330224）
摘要：擠出發(fā)泡是一種可制備輕量化聚合物發(fā)泡材料如發(fā)泡網(wǎng)套、發(fā)泡片材等的連續(xù)加工工藝。近年來(lái)在“雙碳”政策背景下，市面常見(jiàn)的水果網(wǎng)套原材料聚乙烯（PE），作為典型不可生物降解的石油基聚合物，已逐漸被可生物降解材料替代。聚對(duì)苯二甲酸-己二酸丁二醇酯(PBAT)是一種高強(qiáng)高韌且可生物降解材料，其制品廣泛應(yīng)用于包裝、農(nóng)業(yè)等領(lǐng)域。探究了擴(kuò)鏈改性對(duì)PBAT的流變行為、結(jié)晶行為以及擠出發(fā)泡成型過(guò)程的影響。結(jié)果表明，擴(kuò)鏈改性使得支化結(jié)構(gòu)逐漸增加并誘導(dǎo)PBAT鏈網(wǎng)絡(luò)發(fā)生凝膠化，PBAT的基體模量增加。此外，擴(kuò)鏈劑可以充當(dāng)異相成核劑，導(dǎo)致擴(kuò)鏈改性PBAT的結(jié)晶溫度升高超30℃。擠出發(fā)泡成型結(jié)果表明，隨著擴(kuò)鏈劑含量增加，網(wǎng)套樣品的膨脹倍率逐漸降低，橫向延展性先增加后降低，橫向拉伸斷裂伸長(zhǎng)率在擴(kuò)鏈劑的質(zhì)量分?jǐn)?shù)為0.25%時(shí)達(dá)到600%。因此，在擠出發(fā)泡過(guò)程中，采用擴(kuò)鏈改性的方法可以快速提高PBAT的熔體強(qiáng)度，提升PBAT基體在發(fā)泡膨脹過(guò)程限制氣體快速逃逸的能力。同時(shí)，擴(kuò)鏈改性可以快速提高PBAT在降溫結(jié)晶過(guò)程的結(jié)晶溫度，這有利于PBAT在口模處擠出后更快地結(jié)晶從而穩(wěn)定泡孔。然而，過(guò)度的擴(kuò)鏈改性將造成PBAT發(fā)泡網(wǎng)套的膨脹倍率過(guò)低。結(jié)合擴(kuò)鏈改性對(duì)PBAT擠出發(fā)泡膨脹過(guò)程及降溫結(jié)晶過(guò)程的影響，當(dāng)擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)為0.25%、擠出發(fā)泡機(jī)加工溫度分別為130℃(加料區(qū))-180℃-180℃(進(jìn)氣口)-145℃-110℃-110℃-115℃(換網(wǎng)器)-115℃(模頭)、進(jìn)氣壓力約為18MPa時(shí)，PBAT網(wǎng)套的綜合性能較為合適。其中，網(wǎng)套的密度為0.03g·cm−3，發(fā)泡倍率φ約為36倍，橫向拉伸斷裂伸長(zhǎng)率超過(guò)600%，具備實(shí)際應(yīng)用價(jià)值。
關(guān)鍵詞：PBAT；擠出發(fā)泡；擴(kuò)鏈改性；結(jié)晶行為；流變行為；支化結(jié)構(gòu)；凝膠化；力學(xué)性能
擠出發(fā)泡［1-4］是一種可制備輕量化聚合物發(fā)泡材料的連續(xù)加工工藝，利用擠出發(fā)泡可以制備發(fā)泡網(wǎng)套、發(fā)泡片材、發(fā)泡板材等材料。過(guò)去，市面上常采用聚乙烯（PE）作為水果網(wǎng)套的原材料。近年來(lái)在碳中和、碳達(dá)峰的“雙碳”政策背景下，PE作為一種典型的不可生物降解的石油基聚合物，已逐漸被可生物降解材料替代。聚對(duì)苯二甲酸-己二酸丁二醇酯（PBAT）是一種完全可生物降解的環(huán)境友好型聚合物材料，具有優(yōu)異的延展性、韌性、抗撕裂強(qiáng)度等，被廣泛用于包裝、農(nóng)業(yè)等領(lǐng)域［5-10］。但PBAT的分子鏈線性結(jié)構(gòu)會(huì)導(dǎo)致其熔體強(qiáng)度較低，在擠出發(fā)泡過(guò)程中易出現(xiàn)熔體破裂，誘導(dǎo)泡孔壁破裂及泡孔聚并，泡孔結(jié)構(gòu)難以穩(wěn)定［11-16］。擴(kuò)鏈改性是調(diào)控聚合物分子鏈結(jié)構(gòu)、運(yùn)動(dòng)能力以及結(jié)晶行為的常用方法之一［17-18］。為制備具有實(shí)際使用價(jià)值的PBAT網(wǎng)套，本文研究了擴(kuò)鏈改性對(duì)PBAT基體的流變行為和結(jié)晶行為的影響及其對(duì)擠出發(fā)泡成型過(guò)程的貢獻(xiàn)。
1 實(shí)驗(yàn)部分
1.1 原材料
實(shí)驗(yàn)所用原料：聚對(duì)苯二甲酸-己二酸丁二醇酯（PBAT，1908），金暉兆隆生產(chǎn)；擴(kuò)鏈劑（ADR-4468），巴斯夫生產(chǎn)。
1.2 主要儀器
實(shí)驗(yàn)所用儀器：sJ75型擠出發(fā)泡機(jī)，非標(biāo)定制；POTOP-55mL型密煉機(jī)，廣州普同實(shí)驗(yàn)分析儀器有限公司生產(chǎn)；MCR302型旋轉(zhuǎn)流變儀，奧地利AntonPaar公司生產(chǎn)；Q250型差示掃描量熱儀（DSC），美
國(guó)TA公司生產(chǎn)；5969型萬(wàn)能材料試驗(yàn)機(jī)，美國(guó)Instron公司生產(chǎn)；VEGA3型掃描電子顯微鏡（SEM），捷克Tescan公司生產(chǎn)。
1.3 樣品制備
1.3.1 原料改性
將PBAT與擴(kuò)鏈劑加入密煉機(jī)，在180℃下進(jìn)行熔融共混。將擴(kuò)鏈劑的質(zhì)量分?jǐn)?shù)為0.25%、0.5%和0.75%的共混樣品分別命名為PBATCE0.25、PBAT-CE0.5和PBAT-CE0.75。
1.3.2 擠出發(fā)泡成型
將PBAT與擴(kuò)鏈劑進(jìn)行預(yù)混合后加入擠出機(jī)發(fā)泡機(jī)中，在穩(wěn)定擠出后注入物理發(fā)泡劑二氧化碳（CO2）。當(dāng)擠出機(jī)的進(jìn)氣壓力與換網(wǎng)器壓力穩(wěn)定后，將口模處擠出的發(fā)泡材料進(jìn)行快速牽伸、冷卻、切割以及收樣，最終獲得網(wǎng)套成品。
1.4 測(cè)試與表征
1.4.1 流變性能
使用旋轉(zhuǎn)流變儀，在200℃的振幅掃描模式下獲取樣品的線性黏彈區(qū)。選取在線性黏彈區(qū)內(nèi)的剪切應(yīng)變（1%）在相同溫度下進(jìn)行頻率掃描，范圍0.1—100rad·s−1，獲取樣品的動(dòng)態(tài)流變曲線。
1.4.2熱性能
使用差示掃描量熱儀，在氮?dú)鈿夥障?，將樣品?0℃·min−1的速率從0℃升溫至200℃，恒溫5min后以10℃·min−1的速率降溫至0℃，再以10℃·min−1的速率升溫至200℃。
1.4.3力學(xué)性能
在單軸拉伸力學(xué)性能測(cè)試中，對(duì)網(wǎng)套樣品的橫向進(jìn)行恒速拉伸。其中，樣品尺寸（長(zhǎng)×寬）為100mm×30mm，夾具間距為50mm，拉伸速度為50mm·min−1。
1.4.4泡孔形態(tài)表征測(cè)試
將樣品裁剪并在斷面處噴金，通過(guò)掃描電子顯微鏡對(duì)樣品斷面的形貌進(jìn)行觀測(cè)。
1.4.5膨脹倍率
通過(guò)密度天平得到樣品在發(fā)泡前后的密度，并通過(guò)式（1）計(jì)算發(fā)泡樣品的膨脹倍率：
（1）
式中：ρp為發(fā)泡前樣品密度，ρf為發(fā)泡后樣品密度。
2結(jié)果與討論
2.1流變行為
在聚合物發(fā)泡過(guò)程中，泡孔生長(zhǎng)與聚合物基體形變表現(xiàn)出典型的動(dòng)力學(xué)競(jìng)爭(zhēng)關(guān)系。在擠出發(fā)泡過(guò)程中，當(dāng)聚合物基體的熔體強(qiáng)度過(guò)低時(shí)，容易發(fā)生泡孔壁破裂誘導(dǎo)的泡孔塌陷與聚并；當(dāng)熔體強(qiáng)度過(guò)高時(shí)，泡孔生長(zhǎng)阻力較大，進(jìn)而導(dǎo)致聚合物連續(xù)擠出加工以及泡沫成型困難。因此，調(diào)控聚合物基體的熔體強(qiáng)度是優(yōu)化聚合物發(fā)泡成型過(guò)程的重要方法。

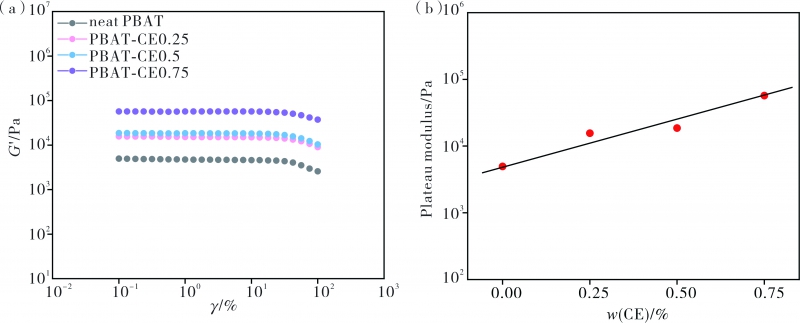

為研究擴(kuò)鏈改性對(duì)PBAT的流變行為的影響及其對(duì)后續(xù)擠出發(fā)泡成型過(guò)程的貢獻(xiàn)，采用振幅掃描實(shí)驗(yàn)測(cè)試擴(kuò)鏈改性對(duì)PBAT在大應(yīng)變形變時(shí)的影響，結(jié)果如圖1所示。結(jié)果表明，擴(kuò)鏈改性?xún)H使得PBAT平臺(tái)模量降低但未造成線性黏彈區(qū)邊界發(fā)生偏移，擴(kuò)鏈改性PBAT的平臺(tái)模量隨擴(kuò)鏈劑含量增加而近乎線性增加，這說(shuō)明擴(kuò)鏈改性未影響PBAT分子鏈纏結(jié)網(wǎng)絡(luò)結(jié)構(gòu)破壞時(shí)的鏈解纏結(jié)行為，僅提高了鏈網(wǎng)絡(luò)的剛性。
（a）—剪切應(yīng)變掃描；（b）—平臺(tái)模量。
（a）—shearstrainsweeping；（b）—plateaumodulus.
圖1擴(kuò)鏈改性PBAT的剪切流變行為

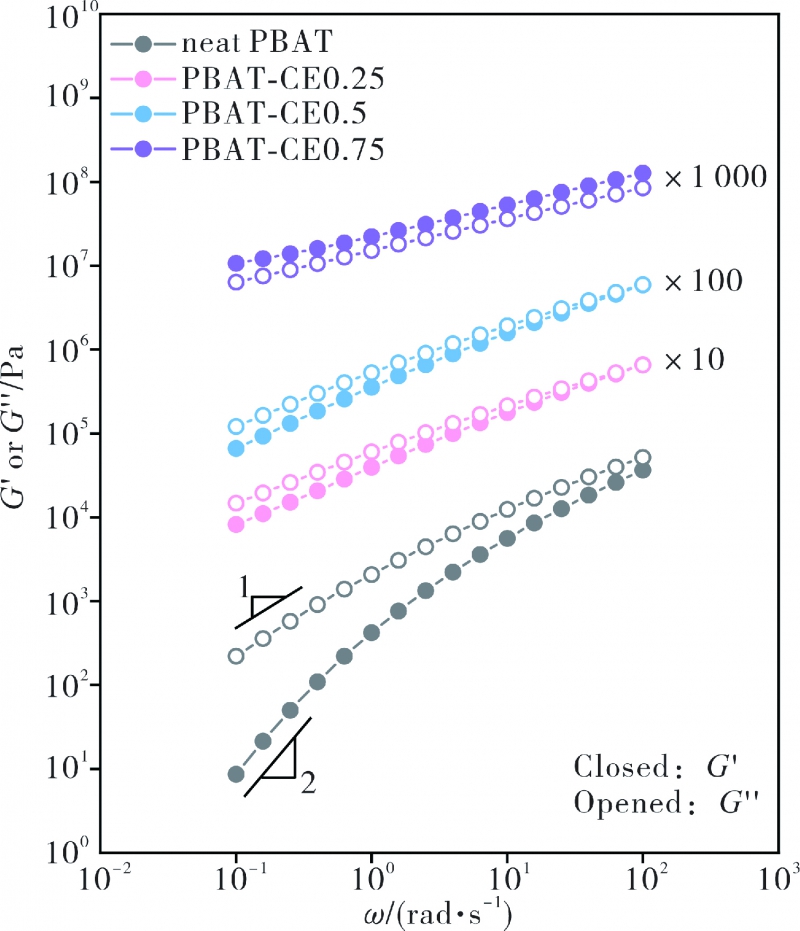

為進(jìn)一步分析擴(kuò)鏈改性對(duì)PBAT鏈網(wǎng)絡(luò)的微觀結(jié)構(gòu)與宏觀性能的影響機(jī)制，采用頻率掃描實(shí)驗(yàn)對(duì)擴(kuò)鏈改性PBAT的動(dòng)態(tài)流變行為進(jìn)行表征。圖2為擴(kuò)鏈改性PBAT的線性黏彈（LVE）曲線。從圖2可見(jiàn)，在200℃時(shí)，未經(jīng)擴(kuò)鏈改性的PBAT的損耗模量G''完全大于儲(chǔ)能模量G'，表明PBAT鏈網(wǎng)絡(luò)處于黏流態(tài)。lgG'和lgG''在曲線末端均與lgω呈現(xiàn)出良好的線性關(guān)系，且斜率分別為2和1，這符合線性鏈動(dòng)態(tài)流變行為的典型特征［19］。隨著擴(kuò)鏈劑含量的增加，改性樣品的儲(chǔ)能模量逐漸增加且在低ω時(shí)逐漸變平，呈現(xiàn)固體流變行為的特征，說(shuō)明過(guò)度擴(kuò)鏈改性誘導(dǎo)PBAT分子鏈網(wǎng)絡(luò)發(fā)生了凝膠化［20］。
圖2擴(kuò)鏈改性前后PBAT的儲(chǔ)能模量G'和損耗模量G"的頻率依賴(lài)性

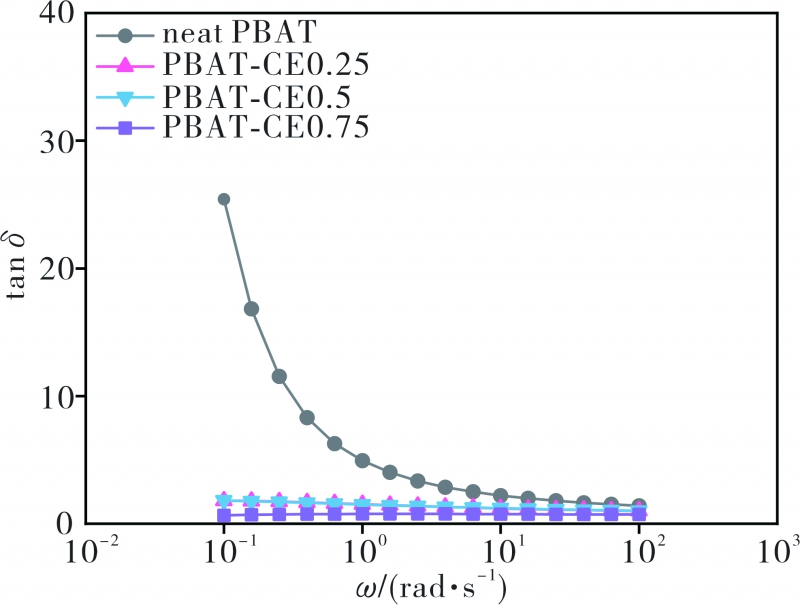

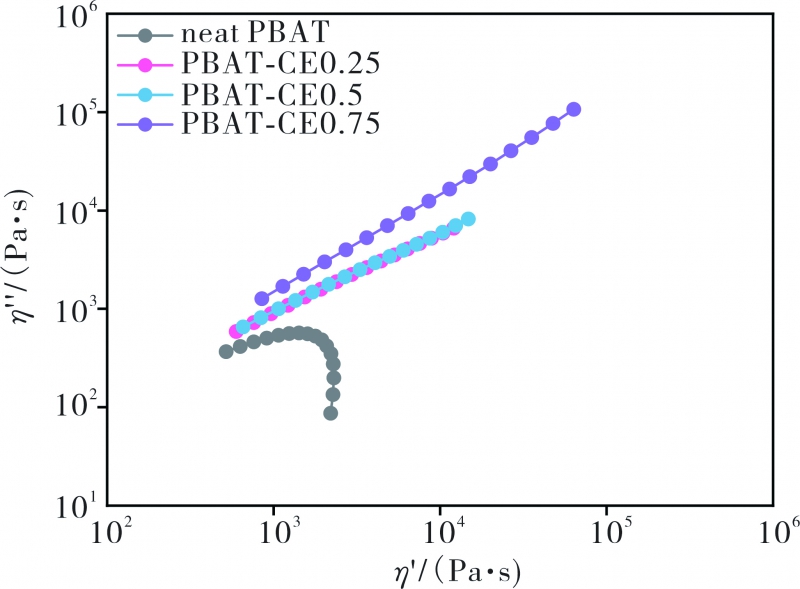

擴(kuò)鏈改性前后PBAT的損耗因子tanδ隨頻率變化的趨勢(shì)如圖3所示。PBAT的損耗因子tanδ隨著擴(kuò)鏈劑含量的增加而逐漸降低并趨于一條直線，說(shuō)明此時(shí)tanδ不具有頻率敏感性，表現(xiàn)出彈性為主的黏彈行為，此時(shí)體系的流動(dòng)性較差。圖4為擴(kuò)鏈改性前后PBAT的Cole-Cole圖。從圖4可以看出，純PBAT由于其具有線性鏈結(jié)構(gòu)而表現(xiàn)出半圓形狀。經(jīng)過(guò)擴(kuò)鏈改性后，PBAT體系內(nèi)出現(xiàn)支化結(jié)構(gòu)，其Cole-Cole圖曲線偏離半圓形狀，黏度也隨著擴(kuò)鏈劑含量增加而增加。而含有凝膠的擴(kuò)鏈產(chǎn)物的Cole-Cole圖呈直線上升，這是由于交聯(lián)反應(yīng)使得分子鏈形成網(wǎng)絡(luò)結(jié)構(gòu)，結(jié)構(gòu)內(nèi)部的分子鏈在整個(gè)頻率范圍內(nèi)的松弛行為趨于一致。上述結(jié)果表明，在連續(xù)擠出發(fā)泡過(guò)程中，添加的擴(kuò)鏈劑含量存在上限。因此，通過(guò)分析PBAT在不同擴(kuò)鏈劑含量改性時(shí)的動(dòng)態(tài)流變行為，為后續(xù)進(jìn)行PBAT擠出發(fā)泡成型過(guò)程提供定量參考信息。
圖3擴(kuò)鏈改性前后PBAT的損耗因子tanδ的頻率依賴(lài)性
圖4擴(kuò)鏈改性前后PBAT的Cole-Cole圖
2.2結(jié)晶行為

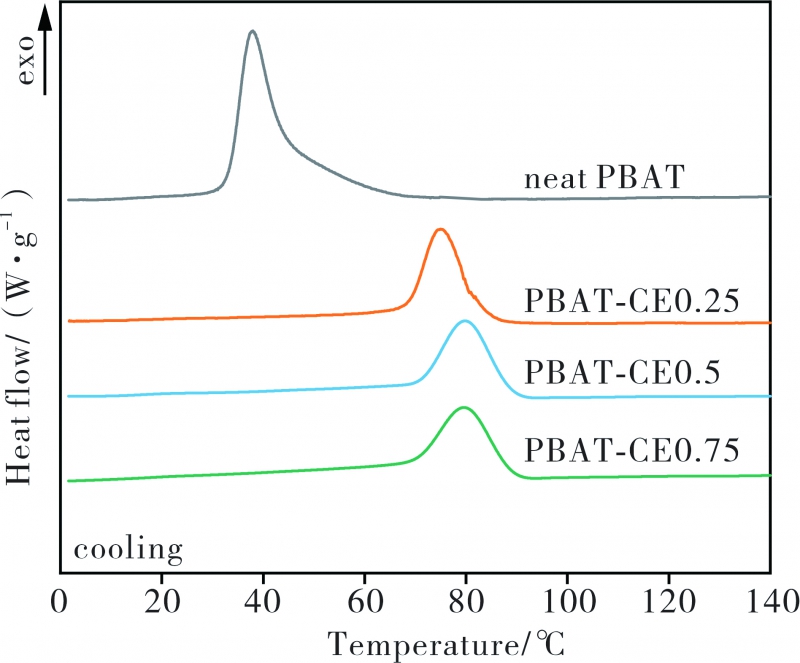

在擠出發(fā)泡過(guò)程中，熔體/氣體混合體系在口模處共擠出的過(guò)程中會(huì)同時(shí)經(jīng)歷劇烈的壓力和溫度降低。其中，壓力是泡孔生長(zhǎng)過(guò)程的主要影響因素之一，而溫度是泡孔穩(wěn)定過(guò)程的主要影響因素之一。在壓力和溫度驟降的過(guò)程中，聚合物基體的結(jié)晶溫度和結(jié)晶速度很大程度上影響了泡孔成型和穩(wěn)定過(guò)程。通過(guò)DSC測(cè)試擴(kuò)鏈劑對(duì)PBAT的降溫結(jié)晶行為的影響。圖5為擴(kuò)鏈改性PBAT的降溫曲線。從圖5可見(jiàn)，由于擴(kuò)鏈劑可以充當(dāng)異相成核劑提高晶體成核效率，擴(kuò)鏈改性使得PBAT的結(jié)晶溫度Tc增加超過(guò)30℃,這意味著擴(kuò)鏈改性PBAT在擠出口模冷卻的過(guò)程中會(huì)更早開(kāi)始結(jié)晶。由于結(jié)晶可以充當(dāng)物理交聯(lián)點(diǎn)并使得體系強(qiáng)度快速提高，這有利于限制氣體的快速逃逸以及泡孔結(jié)構(gòu)的穩(wěn)定。擴(kuò)鏈改性后PBAT的結(jié)晶溫度隨擴(kuò)鏈劑含量的增加未發(fā)生明顯變化。
圖5擴(kuò)鏈改性對(duì)PBAT結(jié)晶行為的影響
2.3擠出發(fā)泡行為
擠出發(fā)泡是一種可連續(xù)加工的發(fā)泡工藝，通過(guò)口模結(jié)構(gòu)的設(shè)計(jì)可以得到膜、纖維、網(wǎng)套等不同形態(tài)的發(fā)泡材料。本研究為制備輕量化的發(fā)泡網(wǎng)套成品，要求樣品的發(fā)泡倍率足夠高，這需要PBAT具有足夠的熔體強(qiáng)度來(lái)支撐泡孔的生長(zhǎng)以及較快的結(jié)晶速率來(lái)實(shí)現(xiàn)泡孔定型。此外，在連續(xù)的擠出發(fā)泡過(guò)程中，要求基體強(qiáng)度足以支撐牽引輥的牽伸作用而不在擠出模頭處發(fā)生宏觀的熔體破裂，同時(shí)基體的熔體強(qiáng)度不能過(guò)高以使擠出機(jī)內(nèi)換網(wǎng)器的壓力維持穩(wěn)定。因此，需要在聚合物基體的發(fā)泡性能與加工性能相互平衡的同時(shí)，制備出形貌與性能良好的網(wǎng)套成品。

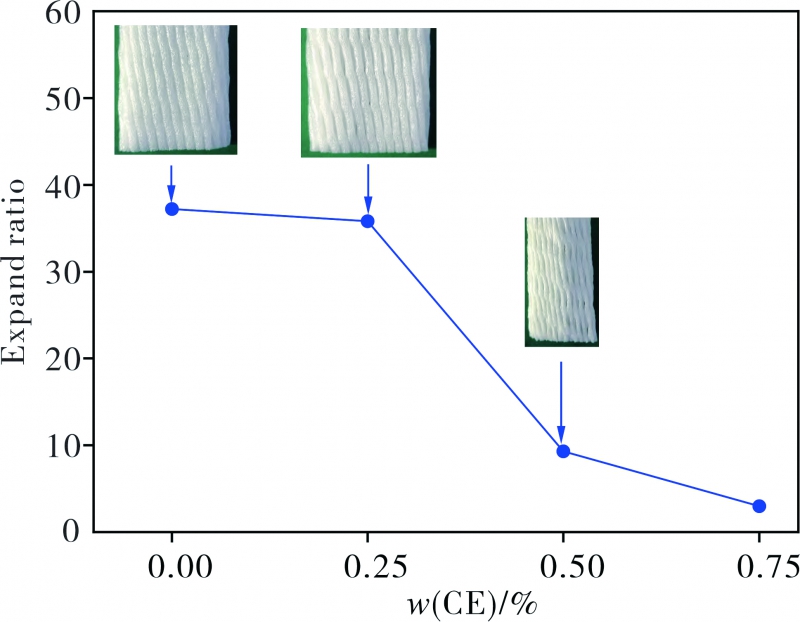

為討論擴(kuò)鏈改性對(duì)PBAT擠出發(fā)泡成型過(guò)程的影響，在相同的加工工藝下制備了具有不同擴(kuò)鏈劑含量的PBAT網(wǎng)套。其中，網(wǎng)套的加工溫度區(qū)間分別為130℃（加料區(qū)）-180℃-180℃（進(jìn)氣口）-145℃-110℃-110℃-115℃（換網(wǎng)器）-115℃（模頭），進(jìn)氣壓力約為18MPa。擴(kuò)鏈改性對(duì)PBAT網(wǎng)套的宏觀形貌和膨脹倍率的影響如圖6所示。從圖6可見(jiàn)，未經(jīng)擴(kuò)鏈修飾PBAT網(wǎng)套的膨脹倍率達(dá)到37倍，但過(guò)高的膨脹倍率導(dǎo)致發(fā)泡藤條間發(fā)生大面積粘結(jié)，這使得該網(wǎng)套成品無(wú)法滿足在實(shí)際使用過(guò)程中易于橫向剝離延展的基本要求。相比之下，適當(dāng)?shù)臄U(kuò)鏈修飾（擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)0.25%）可以限制泡孔發(fā)生過(guò)度的自由膨脹，這有利于抑制藤條之間發(fā)生大面積粘結(jié)。經(jīng)過(guò)擴(kuò)鏈修飾后PBAT的結(jié)晶溫度快速提高，這有利于熔體更快地冷卻結(jié)晶以穩(wěn)定泡孔結(jié)構(gòu)。而擴(kuò)鏈劑含量較高時(shí)（質(zhì)量分?jǐn)?shù)0.5%），網(wǎng)套成品的膨脹倍率發(fā)生快速下降，密度約為0.13g·cm−3，此時(shí)網(wǎng)套成品基本不具備經(jīng)濟(jì)價(jià)值。當(dāng)擴(kuò)鏈劑含量過(guò)高（質(zhì)量分?jǐn)?shù)0.75%）時(shí)，PBAT發(fā)生明顯的凝膠化而幾乎不具有流動(dòng)能力，因而無(wú)法制備相應(yīng)的成型樣品。
圖6擴(kuò)鏈改性對(duì)PBAT網(wǎng)套的宏觀形貌和膨脹倍率的影響

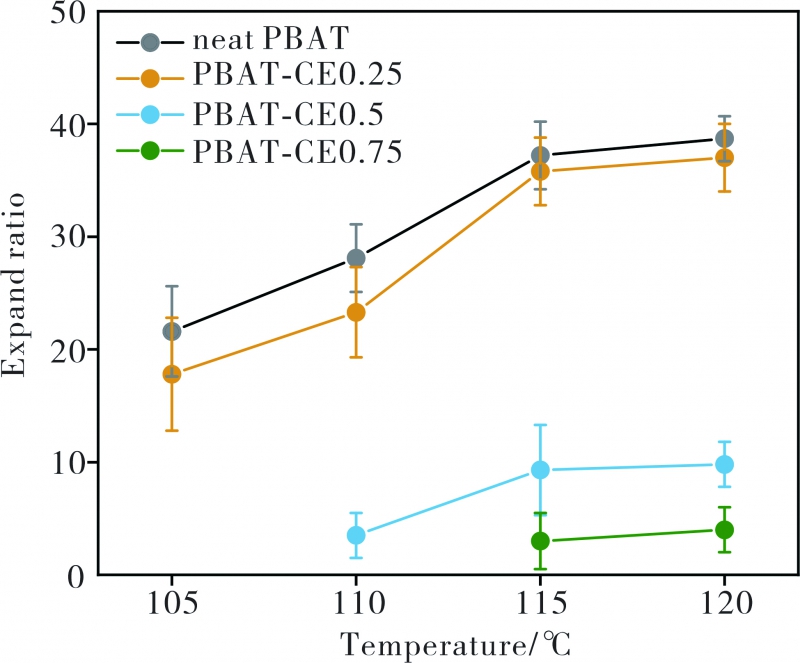

為探索擴(kuò)鏈改性對(duì)PBAT擠出發(fā)泡成型窗口的影響，對(duì)擴(kuò)鏈改性PBAT在105—120℃（模頭溫度）時(shí)所制備成品的膨脹倍率進(jìn)行測(cè)試，結(jié)果如圖7所示。從圖7可見(jiàn)，當(dāng)模頭溫度逐漸降低時(shí)，由于分子鏈運(yùn)動(dòng)能力逐漸降低，網(wǎng)套樣品的膨脹倍率也逐漸降低。與此同時(shí)，由于擴(kuò)鏈改性限制了PBAT分子鏈的松弛行為并致使鏈網(wǎng)絡(luò)發(fā)生凝膠化轉(zhuǎn)變，網(wǎng)套藤條的單絲直徑和膨脹倍率均隨擴(kuò)鏈劑含量增加而逐漸降低。當(dāng)擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)達(dá)到0.75%時(shí)，PBAT熔體在模頭處擠出牽伸的過(guò)程中出現(xiàn)明顯的纖維化，同時(shí)伴隨著高壓流體的快速逃逸，網(wǎng)套無(wú)法成型。當(dāng)PBAT-CE0.5在溫度低于110℃和PBAT-CE0.75在溫度低于115℃時(shí)，由于模頭溫度的進(jìn)一步降低導(dǎo)致熔體流動(dòng)性過(guò)低，導(dǎo)致擠出發(fā)泡機(jī)由于成型壓力過(guò)高而停機(jī)，因此未獲得樣品在該條件下的有效膨脹倍率數(shù)據(jù)。基于上述結(jié)果，為制備兼具經(jīng)濟(jì)價(jià)值（高倍率/低密度）和實(shí)用性能的網(wǎng)套成品，選擇擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)為0.25%和模頭溫度在115℃時(shí)制備得到的網(wǎng)套成品進(jìn)一步對(duì)其微觀形貌和橫向延展性進(jìn)行表征。
圖7擴(kuò)鏈改性PBAT在不同成型溫度的膨脹倍率
網(wǎng)套的橫向延展性是其在實(shí)際使用過(guò)程中重要指標(biāo)之一。圖8為網(wǎng)套的橫向延展過(guò)程。純PBAT、PBAT-CE0.25和PBAT-CE0.5網(wǎng)套樣品的橫向斷裂伸長(zhǎng)率分別為100%、630%和430%。由于膨脹倍率較高（約為37倍）導(dǎo)致藤條間粘結(jié)過(guò)于緊密，純PBAT網(wǎng)套幾乎不具有大尺度橫向延展的能力，在拉伸應(yīng)變?yōu)?0%時(shí)便出現(xiàn)局部的藤條撕裂現(xiàn)象。相比之下，由于膨脹倍率有所降低，PBAT-CE0.25網(wǎng)套樣品的藤條間粘結(jié)作用減弱，其在橫向拉伸過(guò)程表現(xiàn)出梯狀的彈性延展行為，斷裂伸長(zhǎng)率超過(guò)600%。然而，隨著擴(kuò)鏈劑含量的繼續(xù)提高，PBAT-CE0.5網(wǎng)套樣品的橫向斷裂伸長(zhǎng)率開(kāi)始降低，這是因?yàn)閿U(kuò)鏈改性誘導(dǎo)的熔體強(qiáng)度提高限制了泡孔膨脹，使得藤條間的粘結(jié)作用進(jìn)一步下降，斷裂伸長(zhǎng)率僅為430%。因此，當(dāng)擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)為0.25%，模頭溫度為115℃時(shí)制備得到的PBAT網(wǎng)套樣品兼具優(yōu)異的使用性能及經(jīng)濟(jì)價(jià)值。圖9為PBAT-CE0.25網(wǎng)套樣品單根藤條的泡孔結(jié)構(gòu)。從圖9可見(jiàn)，網(wǎng)套內(nèi)部的泡孔直徑為（400±50）μm，且泡孔分布均勻。
圖8擴(kuò)鏈改性前后的PBAT網(wǎng)套的橫向延展性
圖9 PBAT網(wǎng)套的微觀形貌
3.結(jié)論
采用擴(kuò)鏈劑對(duì)PBAT分子鏈進(jìn)行擴(kuò)鏈修飾，并討論了擴(kuò)鏈改性對(duì)PBAT流變行為、結(jié)晶行為以及擠出發(fā)泡成型過(guò)程的影響。結(jié)果表明，擴(kuò)鏈改性使得PBAT基體模量逐漸增加并誘導(dǎo)PBAT鏈網(wǎng)絡(luò)逐漸發(fā)生凝膠化，同時(shí)，擴(kuò)鏈改性使得PBAT的結(jié)晶溫度升高超過(guò)30℃。因此，適當(dāng)?shù)臄U(kuò)鏈改性提高了PBAT基體阻止氣體快速逃逸的能力以及增強(qiáng)了PBAT擠出發(fā)泡過(guò)程中的泡孔定型的能力。擠出發(fā)泡成型實(shí)驗(yàn)結(jié)果表明，當(dāng)擴(kuò)鏈劑質(zhì)量分?jǐn)?shù)為0.25%、加工溫度分別為130℃（加料區(qū)）-180℃-180℃（進(jìn)氣口）-145℃-110℃-110℃-115℃（換網(wǎng)器）-115℃（模頭）、進(jìn)氣壓力約為18MPa時(shí)，PBAT網(wǎng)套可以被成功制備。并且，網(wǎng)套的密度為0.03g·cm−3，發(fā)泡倍率φ約為36倍，橫向拉伸斷裂應(yīng)變超過(guò)600%，具備實(shí)際使用價(jià)值。
參考文獻(xiàn)：
［1］ YAO S， GUO T， LIU T， et al. Good extrusion foaming performance of long-chain branched PET induced by its enhanced crystallization property［J］.Journal of Applied Polymer Science，2020，137（41）：e49268.
［2］ WAN C， SUN G， GAO F， et al. Effect of phase compatibility on the foaming behavior of LDPE/HDPE and LDPE/PP blends with subcritical CO2 as the blowing agent［J］. The Journal of Supercritical Fluids，2017，120：421-431.
［3］ KELLY C A， MURPHY S H， HILLERSTRÖM A，et al. Production of biodegradable foams using supercritical CO2［J］. Polymer-Plastics Technology and Engineering，2014，53（11）：1169-1177.
［4］ TIAN H L， WANG Z P， JIA S L， et al.Biodegradable foaming material of poly （butylene adipate-co-terephthalate） （PBAT）/poly （propylene carbonate）（PPC）［J］. Chinese Journal of Polymer Science，2022，40（2）：208-219.
［5］ 焦洋，王龍震，蔡卓瑞，等 . 高發(fā)泡倍率PBAT泡沫的制備及 回彈性能的探究［J］. 中國(guó)塑料 ，2023，37（9）：19-27.
［6］ 周錦，南婧文，黃文健，等 .PLA/PBAT 拓?fù)鋽U(kuò)鏈體系的發(fā)泡性能［J］.工程塑料應(yīng)用，2023，51（4）：29-35.
［7］ 王杰，王澤云，辛德華，等 .PBAT 改性及其發(fā)泡材料的研究進(jìn)展［J］.高分子通報(bào)，2023，36（2）：191-199.
［8］ 陳壯鑫，雷彩紅，薛南翔，等 . 發(fā)泡工藝對(duì) PLA/PBAT復(fù)合材料發(fā)泡結(jié)構(gòu)的影響［J］. 塑料 ，2022，51（5）：102-107.
［9］ 陳豪，吳志強(qiáng)，姜啟運(yùn)，等 . 聚乳酸/聚己二酸對(duì)苯二甲酸丁二醇酯共混發(fā)泡材料的制備及性能研究［J］. 中國(guó)塑料，2023，37（7）：1-8.
［10］ 歐萱樂(lè)，陳壯鑫，董智賢，等 . 發(fā)泡工藝對(duì)PBAT泡沫結(jié)構(gòu)和壓縮性能的影響［J］. 塑料工業(yè)，2021，49（10）：28-32.
［11］ 宋敬思，王賢增，周洪福，等 .PBAT的擴(kuò)鏈反應(yīng)及其微孔發(fā) 泡行為研究［J］. 中國(guó)塑料 ，2018，32（11）：42-48.
［12］ 盧波，周洪福，季君暉，等 . 聚己二酸-對(duì)苯二甲酸丁二
酯泡沫塑料的制備［J］.合成樹(shù)脂及塑料，2018，35（1）：10-14.
［13］ 冀峰，龔煒華，張艷，等 . 超臨界二氧化碳釜壓發(fā)泡法制備生物可降解 PBAT 發(fā) 泡 顆 粒［J］. 中國(guó)塑料 ，2022，36（5）：122-126.
［14］ 趙悅，張殿奇，溫時(shí)寶，等 .PBAT/PLA復(fù)合材料的微孔發(fā)泡性能［J］.塑料，2019，48（4）：44-48.
［15］ 謝茂卿，杜俊威，張世豪，等 . 超臨界 CO2輔助聚己二酸對(duì)苯二甲酸丁二醇酯/聚乳酸珠粒發(fā)泡［J］. 高分子材料科學(xué)與工程，2022，38（8）：66-74.
［16］ 孫苗苗，尹甜，蔣志魁，等 .PBAT/PGA共混材料制備及其發(fā) 泡行為研究［J］. 塑料科技 ，2022，50（12）：59-62.
［17］ SHI H， ZHU Y， JU Q， et al. Enhanced properties of
starch based foams with modified starch/polyester blend as masterbatch［J］. Journal of Applied Polymer Science，2022，139（39）： e52951.
［18］ STANDAU T， CASTELLON S M， DELAVOIE A， et al. Effects of chemical modifications on the rheological and the expansion behavior of polylactide （PLA） in foam extrusion［J］. E-Polymers，2019，19（1）：297-304.
［19］ BAUMGAERTEL M， SCHAUSBERGER A，WINTER H H. The relaxation of polymers with linear flexible chains of uniform length［J］. Rheologica Acta，1990，29（5）：400-408.
［20］ 鄭強(qiáng) .高分子流變學(xué)［M］. 北京：科學(xué)出版社，2020
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車(chē)功能鍵觸摸蓋I...
高性能注塑聚丙烯...
