丁立剛¹,程國飛¹*,陳賢選²,黃楚杰³,林栩
(1.中山火炬職業技術學院裝備智造學院，廣東中山528436;2.中山吉銳精密模具科技有限公司，廣東中山528436;3.中山高林美包裝科技有限公司，廣東中山528436)
摘要：通過對汽車后視鏡固定座結構特點及材料性能的分析，擬定該注塑模具的結構方案和設計要點，進而設計一套一模兩腔帶前模斜頂?shù)淖⑺苣＞?。設計熱流道與普通流道相結合的澆注系統、鑲拼式成型零件和精定位機構，確保模具型腔能夠順利填充成型并實現精確定位；設計斜導柱抽芯與斜頂抽芯相結合的側向抽芯機構，以及推桿和推管相結合的復合推出機構，確保塑件能順利抽芯與脫模；此外，還設計立體式冷卻回路，以縮短塑件成型周期。結果表明：該模具結構合理，動作可靠，可為同類型的注塑模具設計提供參考。
關鍵詞：汽車后視鏡固定座；注塑模具；熱流道；側向抽芯；斜頂
在塑料制件中，是否存在需設置側向分型與抽芯機構的側孔、側凹或側凸等結構以及該類結構的數量及側向抽芯方式，成為衡量塑件成型模具復雜程度的重要特征[1]。按照側向抽芯動力來源的不同，側向分型與抽芯機構可分為手動抽芯、機動抽芯、液壓或氣動抽芯、彈簧抽芯等。在以上各種動力來源的抽芯機構中，以機動抽芯機構最為常見，其結構形式包括斜導柱側向抽芯機構、彎銷側向抽芯機構、斜滑塊側向抽芯機構、斜導槽側向抽芯機構、斜頂側向抽芯機構、齒輪齒條側向抽芯機構等[2]。在各種結構形式中，斜頂側向抽芯機構通常用來成型塑件內部的側凹或側凸，并在模具推出動作引導下實現側向抽芯，同時也兼顧推出作用，廣泛應用于具有相應結構的塑件中[3]。由于斜頂側向抽芯機構需要借助模具推出機構來實現其側向抽芯動作，因此通常設置在模具的后模部分，并利用推桿固定板與推桿墊板固定、限位、推出及復位[4]。本例塑件的注塑模具涉及斜導柱側向抽芯機構與斜頂側向抽芯機構，其中斜導柱側向抽芯機構涉及的部位較多，結構較為復雜；而斜頂側向抽芯機構需要設置在模具的前模部分，故需要在前模部分增設推出機構，輔助斜頂側向抽芯機構實現相關動作[5],這是本例的最大難點。
1 塑件工藝分析

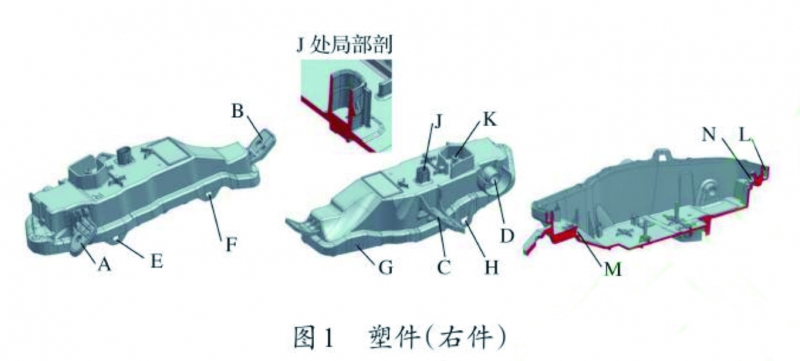

汽車后視鏡固定座包括左、右兩件，互為對稱結構，圖1為其中右件結構。塑件材料為丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)和聚碳酸酯(PC)的混合物(ABS+PC),外形尺寸100mm×21mm×9mm,整體厚度為2.0mm,較厚處達2.5mm。塑件用于固定家用汽車后視鏡，裝配在汽車覆蓋件內部；塑件裝配精度和成型質量要求較高，表面不允許有明顯的縮孔、縮痕、短射、熔接痕、燒焦等現象。
從圖1可以看出，塑件周邊有3個帶通孔的凸耳A、B、C,凸耳根部與塑件口部之間形成側凹；外部有1個側向圓孔柱D,其外部有半環形凸筋；頂部有1根長圓孔柱J和1根圓孔柱K,其中長圓孔柱J外側有一搭扣(如“J處局部剖”所示),另外頂部有若干筋板；塑件口部周邊有整圈凹槽(如L處所示),側面有4個矩形通孔E、F、G、H;塑件內部?jī)啥烁饔?個側凹孔M、N,另外有兩條長圓柱以及兩個圓柱孔和若干加強筋。塑件呈不規則形狀，整體結構比較復雜。
2 模具結構設計
綜合汽車后視鏡固定座的結構特點，適宜將其左、右件排布在同一套模具中，即采用一模兩腔的排位布局。由于固定座是汽車內部結構件，表面允許存在不影響產品使用性能的推出痕跡，因此為了方便設置外部各側凹結構的抽芯機構以及推出塑件，確定將成型零件設計成倒裝結構，即型腔設置在后模以成型塑件外表面，型芯設置在前模以成型塑件內表面[6]。在此基礎上，逐一完成成型零件、模具澆注系統、側抽芯機構、推出機構和冷卻系統等各部分的設計。
2.1 成型零件設計

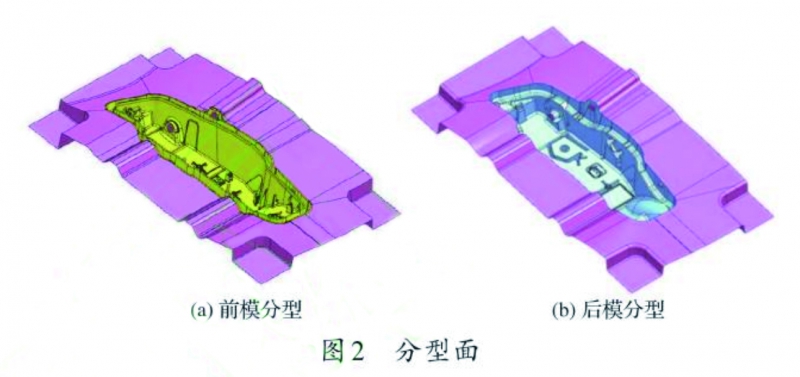

塑件口部斷面有一部分成傾斜狀，其分型面形狀應根據塑件口部形狀向外延拓；塑件兩側凸耳A、C的分型面將與口部分型面形成階梯，階梯兩側分別設置3(°)/s的擦穿斜面，頂部分型面與側面分型面設置圓角過渡，避免合模過程中拐角處容易坍塌[7]。另外，由于塑件前后兩端為非對稱結構，且分型面不在同一平面內，為避免熔體注塑充填過程中產生過大的側壓力，導致前后模錯位，影響塑件成型質量和模具使用壽命，前、后模鑲件4個角落設計互為鎖定的斜面精定位結構(虎口),每處兩個工作側面均設置5(°)/s的拔模斜度[8]。圖2為經處理后的單型腔分型面。模具中，將左、右件兩個型腔的平面分型面設置在同一高度即可。

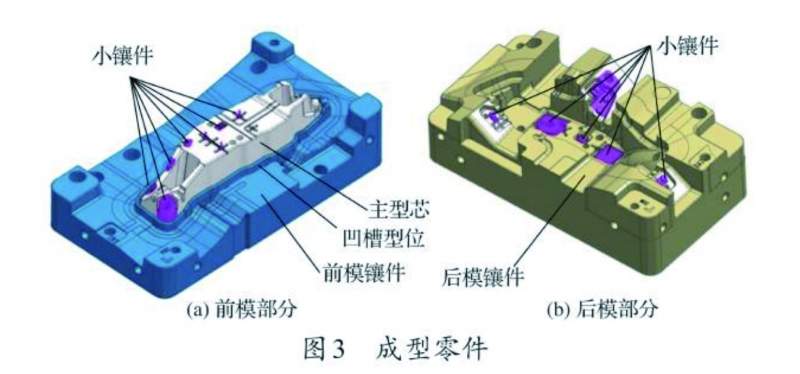

除了用于完成側向抽芯的活動零件，其他成型零件均采用鑲拼式結構，圖3為成型零件。從圖3a可以看出，對于前模部分，由于塑件口部存在整圈的凹槽，為了方便對塑件凹槽的型芯進行數控銑削與鉗工拋光，凹槽型芯及其外部設計為整體鑲拼結構，即圖3a中前模鑲件；中間部分除了主型芯之外，根據塑件結構設置多個小鑲件，以簡化模具加工工藝。從圖3b可以看出，同理，后模型腔設計為整體鑲拼結構，根據塑件結構特點，在后模鑲件上設置多個小鑲件，以簡化該處的加工工藝。為了確保成型零件的使用性能，前、后模鑲件均選用瑞典一勝百ASSAB標準鋼號718H,該材料無須進行熱處理，無淬裂和熱處理變形風險，可縮短模具制作周期；成型零件施以氮化及表面硬化處理，以增進模具的表面硬度及耐磨性[9]。
2.2 澆注系統設計

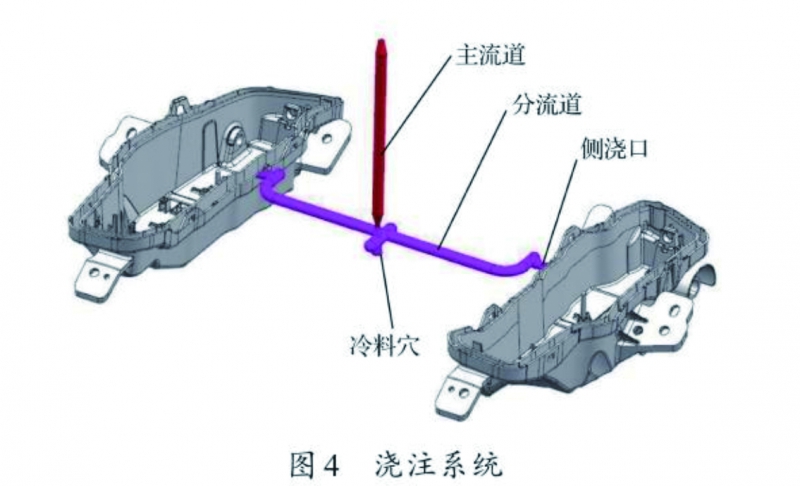

模具采用一模兩腔的布局，而每個型腔兩側均需設置抽芯機構，型腔間的距離較遠；另外，塑件材料為ABS和PC的混合物，塑料熔體流動性較差。為了縮短流道整體長度，減少型腔內塑料熔體的能量消耗和壓力損失，結合Moldflow模流分析，主流道主要采用熱流道系統，并選用開放式熱嘴[10];分流道設置在型腔的平面分型面上，并且在前后模開設，以增加分流道截面，縮短充模時間，提高保壓效果；分流道末端與型腔相連處設計側澆口，以提高充模效率與保壓效果[11]；在后模主流道對側設計倒錐形冷料穴，注塑時用于收集開放式熱嘴的前端冷料，開模時拉出主流道末端的凝料[12-13]。圖4為澆注系統。
2.3 抽芯機構設計
根據塑件工藝分析可知，塑件上3個凸耳A、B、C周邊的側凹結構、一個側圓孔柱D及其外部半環形凸筋、3個矩形孔E、F、G(矩形孔H可由上下模成型零件直接擦穿成型)、長圓孔柱J外側的搭扣均需設置側向抽芯機構，同時根據型腔布置形式可知，以上側凹或側孔采用斜導柱抽芯機構脫模即可。而塑件內部的兩個側孔M、N由于位置所限，只能在前模設置斜頂抽芯機構以實現該處的側向抽芯[14]。
2.3.1 斜導柱抽芯機構設計
根據塑件結構及型腔布局，針對凸耳A周邊的側凹結構與矩形孔E設計1個抽芯機構I,凸耳B周邊的側凹結構設置1個抽芯機構Ⅱ,凸耳C周邊的側凹結構與長圓孔柱J外側的搭扣設置1個抽芯機構Ⅲ,塑件側向圓孔柱D及其外部半環形凸筋設置1個抽芯機構IV,矩形孔F、G分別設置1個抽芯機構V、VI,共需設置6個斜導柱抽芯機構；根據實際測量分析，綜合考慮抽芯安全距離，以上6個抽芯機構的抽芯距離分別為33、42、45、20、6、6mm。由于塑件表面允許存在不影響使用性能的接痕，為了簡化模具結構，確定采用斜導柱在前模、滑塊在后模的結構形式[15-16]。圖5為抽芯機構Ⅲ相應塑件部位的脫模方向，由于凸耳C上方R處需設置側向抽芯，下方S處垂直脫模即可，而長圓孔柱J外側的搭扣T處同樣需要設置側向抽芯。因此R與T兩處的滑塊應避開S處的成型部位，即T處應采用隧道式滑塊形式。

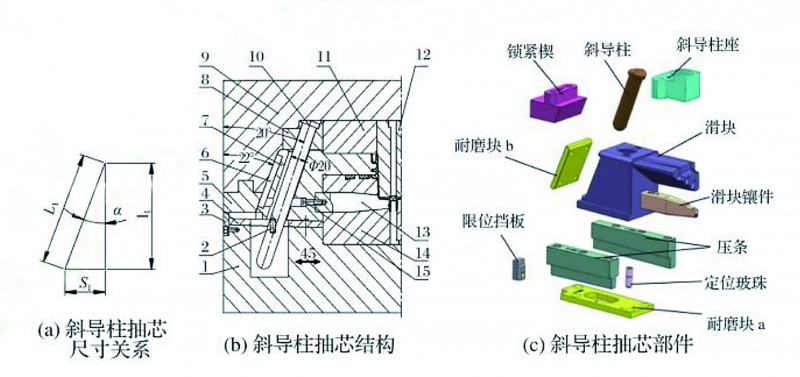

綜上所述，6個斜導柱抽芯機構的抽芯方式相同，其中尤以抽芯機構Ⅲ的抽芯距離最長，抽芯結構最復雜，在此僅以該抽芯機構設計為例做具體介紹。圖6為斜導柱抽芯機構Ⅲ。其中斜導柱的傾斜角度α與開模行程L、抽芯距離s,和斜導柱工作長度L的尺寸關系如圖6a所示。如前所述，滑塊抽芯距離為45mm,初步選定斜導柱直徑為Φ20mm,斜導柱傾斜角度α為20°,鎖緊楔傾斜角β為22°;根據抽芯距離s,和斜導柱傾斜角度α,可求得斜導柱理論工作長度L為131.6mm[17]。斜導柱抽芯機構及關鍵部件如圖6b和圖6c所示。其中，滑塊7用于成型凸耳C周邊的側凹結構，滑塊鑲件13固定在滑塊7上用于成型長圓孔柱L上的搭扣；斜導柱10裝在斜導柱座8上并固定在A板9上；鎖緊楔5固定在A板9上，并與A板9一起鎖緊滑塊7;B板1導滑槽中間和滑塊7背面分別加裝一件耐磨塊4、6,用于提高滑塊的運動精度和使用壽命，同時方便模具維護；另外機構中還設計了定位波珠2和限位擋板3,用于限定滑塊行程[18-19]。
注：1-B板；2-定位波珠；3-限位擋板；4、6-耐磨塊；5-鎖緊楔；7-滑塊；8-斜導柱座；9-A板；10-斜導柱；11-前模鑲件；12-主型芯；13-滑塊鑲件；14-后模鑲件；15-內六角螺栓。
2.3.2 斜頂抽芯機構設計
圖7為斜頂抽芯機構。其中斜頂傾斜角θ與抽芯距離s?和推出行程l?的尺寸關系如圖7a所示。根據實際測量可知，側孔M與N的孔深約為2.3mm,考慮抽芯安全距離，擬定斜頂抽芯距離s為7.0mm;初步設計傾斜角θ為10°,則可求出斜頂推出距離l?為40mm。前模斜頂抽芯機構與后模斜頂抽芯機構的動作原理類似，但由于斜頂抽芯機構設置在前模，無法直接利用標準模架推桿板的推出動作完成抽芯動作，因此需在前模設計相應的推出與復位裝置[20-21]。斜頂抽芯機構及關鍵部件如圖7b、7c所示。其中包括在頂板11與A板20加裝前模墊板12,使頂板11與A板20之間形成避空；在避空處各設置推出固定板14與推出墊板13,裝配后可在頂板11與A板20之間實現反復運動；在推出固定板14上安裝限位塊15,確保斜頂抽芯機構整體推出距離l?為40mm。斜頂鑲件19與連桿17利用銷釘連接，連桿17與斜頂介子6、斜頂導滑片9裝配在滑塊座7上；滑塊座7安裝在推出墊板13上，可做橫向滑動[22-23];另外還有彈簧4、高力橡膠5、回程桿1、撐柱2、中托司3等零件。其工作原理是：開模時，模具首先在分型面M-M處打開，在彈簧4與高力橡膠5的彈性力作用下，推出墊板13與推出固定板14向下運動；與此同時，在導向塊16的傾斜角導向作用下，滑塊座7、連桿17及斜頂鑲件19等整體向模具左下方滑行，同時實現塑件推出及側向抽芯，直至推出固定板與推出墊板等完成既定推出距離。合模時，B板21分型面接觸到回程桿1下端面，推動推出墊板13與推出固定板14并帶動其他零件復位，直至整個斜頂抽芯機構完全復位[24]。
注：1-回程桿；2-撐柱；3-中托司；4-彈簧；5-高力橡膠；6-斜頂介子；7-滑塊座；8-內六角螺栓；9-斜頂導滑片；10-緊定螺釘；11-頂板；12-前模墊板；13-推出墊板；14-推出固定板；15-限位塊；16-導向塊；17-連桿；18-連接銷釘；19-斜頂鑲件；20-A板；21-B板。
2.4 推出機構設計

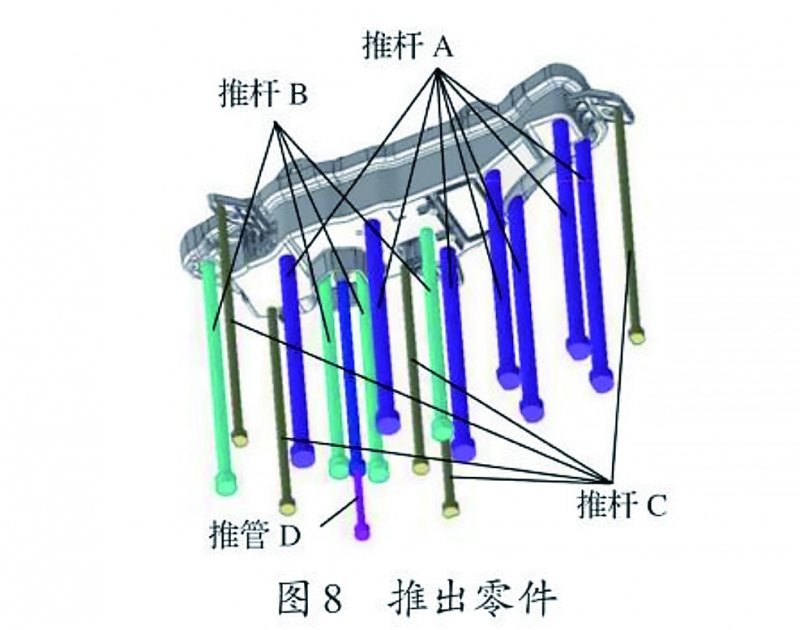

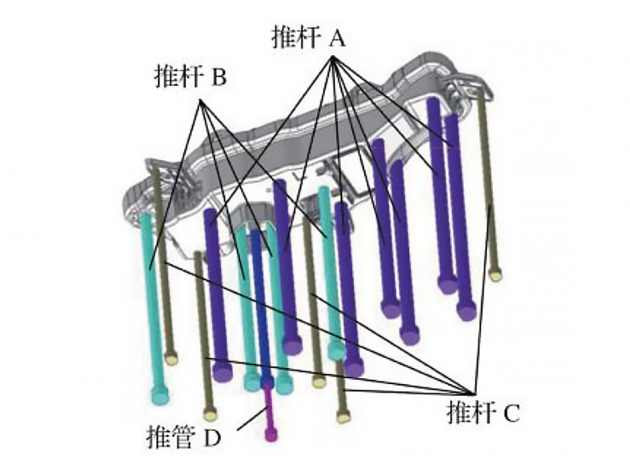

由于后模型腔對塑件外表面的包緊力、開模時前模斜頂抽芯機構的推出力以及后模斜導柱抽芯機構的附帶力，開模后塑件隨后模型腔逐漸脫離前模型芯。為了將塑件從后模型腔推出，必須在后模設置合適的推出機構。后模型腔較深，塑件材料剛性較好，脫模阻力較大，因此模具推出零件必須充分、可靠[25-26]。結合塑件的結構特點，確定在包緊力較大、推出面積較充分的位置設置各類推出零件，包括直徑為Φ10mm的推桿A共7根，直徑為Φ8mm推桿B共4根，直徑為Φ6mm的推桿C共5根，另外在圓孔柱K處設置推管D共1套，確保塑件推出均衡。圖8為推出零件。
2.5 冷卻系統設計

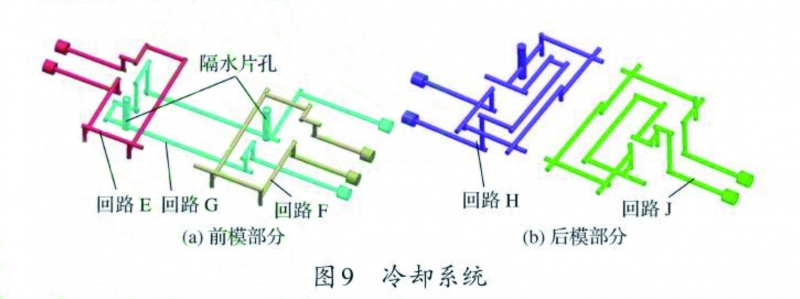

塑件表面積較大，壁厚較厚，為了縮短模具的成型周期，注塑過程中需要對成型零件進行充分冷卻。圖9為冷卻系統。從圖9可以看出，塑件成型部位主要集中在前、后模鑲件及主型芯等，根據模具結構方案，分別在前模鑲件(2件)各設置1條冷卻回路E、F;并利用A板的串聯作用在前模主型芯(2件)設置1條冷卻回路G,其中每個主型芯各設置1個隔水片孔。在后模鑲件(2件)各設置1條冷卻回路H、J。為提高冷卻效率和冷卻效果，水孔直徑主要為φ10mm,隔水片孔直徑為Φ18mm,冷卻水孔與成型零件表面距離約10~18mm。分別在A、B板接駁前、后模冷卻回路的進、出水接頭；冷卻水流經模板與鑲件處，設置密封圈，防止冷卻水泄露[27]。
3模具結構及工作原理

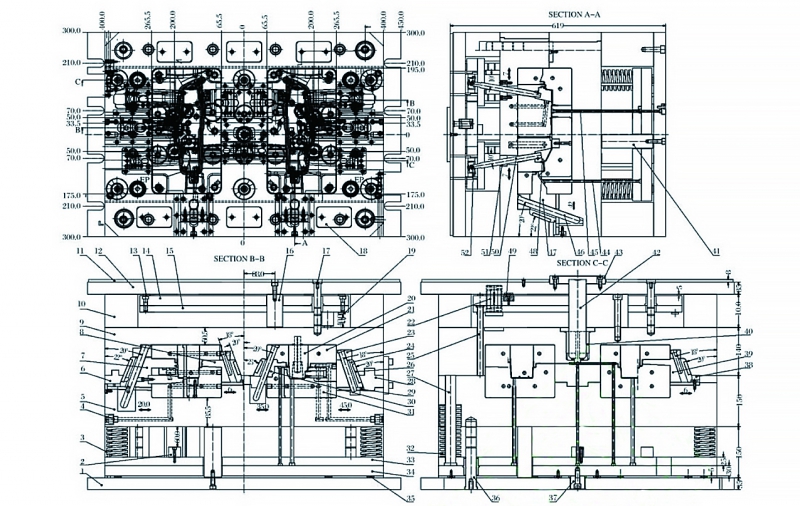

模具采用非標CI型模架，整體尺寸為900mm×600mm×619mm,圖10為模具裝配圖。從圖10可以看出，模具中，除了在前模設計與斜頂抽芯機構相關的推出零件之外，同樣在后模推出機構中設計了中托司36、撐柱41、復位彈簧32、限位塊2及墊釘35,在B板分型面設計了平衡塊18等輔助零部件。模具工作原理如下：
第一，注塑。在注射壓力作用下，熱流道42中的熔體流經分流道和側澆口后進入型腔，并在其中保壓、冷卻、固化。
第二，開模及抽芯。在注塑機開模動作作用下，模具在分型面打開；在復位彈簧22、高力橡膠49作用下，前模推出機構推動前模斜頂抽芯機構，輔助推出塑件脫離主型芯20及前模鑲件21,并完成內部抽芯。與此同時，在開模動作作用下，后模各斜導柱抽芯機構完成外部抽芯。
第三，推件。注塑機頂出桿推動頂棍37,帶動后模推出機構運動，并利用各類推桿44及推管45推出塑件，使塑件脫離后模鑲件31。
第四，后模推出機構復位。注塑機頂出桿回抽，在復位彈簧32作用下，推桿固定板33和推桿墊板34帶動推桿44及推管45等推出零件復位。
第五，合模及抽芯機構復位。前后模合攏，各斜導柱和鎖緊楔驅動滑塊7、8、24、30、39、47,使各斜導柱抽芯機構復位；B板5推動前?；爻虠U25,使前模推出固定板15、推出墊板14帶動滑塊座52、連桿50、斜頂鑲件48等零件整體復位，直至模具閉合。
注：1-底板；2、19-限位塊；3-方鐵；4-水嘴；5-B板；6、28-鎖緊楔；7、8、24、30、39、47-滑塊；9-A板；10-前模墊板：11-隔熱板；12-頂板；13、35-墊釘；14-推出墊板；15-推出固定板；16、41-撐柱；17、36-中托司；18-平衡塊；20-主型芯；21-前模鑲件；22、32-復位彈簧；23-斜導柱座；25、27-回程桿；26,29-耐磨塊；31-后模鑲件；33-推桿固定板；34-推桿墊板；37-頂棍；38-限位擋板；40-冷卻水套；42-熱流道；43-定位環；44-推桿；45-推管；46-斜導柱；48斜頂鑲件；49-高力橡膠；50-連桿；51-導向塊；52-滑塊座。
4結論
根據汽車后視鏡固定座的結構特點及塑料的流動特性，設計熱流道與普通流道相結合、側澆口進膠的澆注系統，解決塑件結構復雜且熔體流動性差、難以充模成型的問題；設計鑲拼式的成型零件和斜面精定位結構，優化成型零件加工工藝，滿足模具精確定位需求。根據塑件側孔及側凹的結構及分布，設計包括隧道式滑塊在內的斜導柱抽芯與前模斜頂抽芯相結合的側向抽芯機構，解決復雜塑件多部位內、外抽芯的難題。根據塑件結構特點及模具結構方案，設計推桿與推管相結合的復合推出機構以及包括隔水片水孔在內的立體式冷卻回路，解決塑件推出與模具冷卻的問題。進一步完善非標模架結構及其他輔助機構，完成整套注塑模具的設計。該模具設計構思巧妙，結構合理，實用性強，可為同類型的注塑模具設計提供借鑒。
