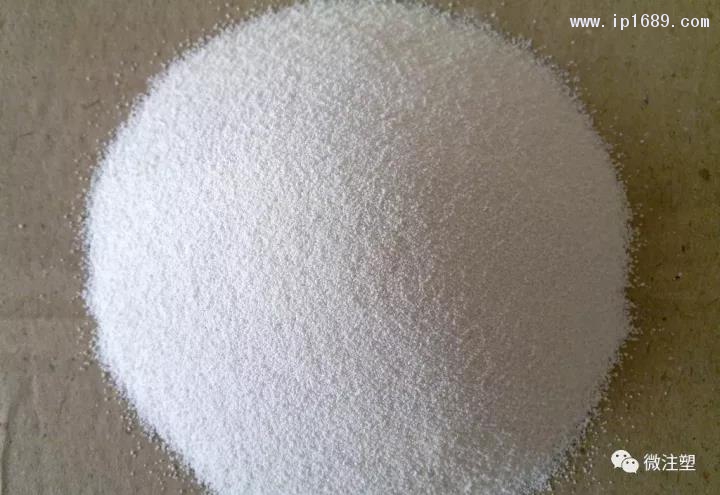

CPE即氯化聚乙烯，由專(zhuān)用高密度聚乙烯(HDPE)經(jīng)氯化而制得的，即用氯原子部分取代HDPE分子鏈上的氫原子的產(chǎn)物。干燥后為白色粉末，無(wú)毒。
CPE分子式：CH2-CHCl-CH2-CH2 ]n
英文簡(jiǎn)稱(chēng)：CPE 或CM 氯化聚乙烯(CPE)為飽和高分子材料。
特性
由于CPE分子不含雙鏈，具有良好的耐候性，同時(shí)具有耐燃性、熱穩(wěn)定性?xún)?yōu)于PVC，成本低，性能優(yōu)良。溶于芳烴和鹵代烴，不溶于脂肪烴，在170℃以上分解，放出氯化氫氣體，其具有穩(wěn)定的化學(xué)結(jié)構(gòu)，優(yōu)良的耐老化性、耐燃性、耐寒性、耐候性、自由著色性、耐化學(xué)藥品性、耐臭氧性和電絕緣性以及良好的相容性和加工性，可與PVC、PE、PS及橡膠摻混以改進(jìn)其物性。
影響CPE性能的三大因素：
第一:所用PE種類(lèi)的-----由高分子量聚乙烯所得的CPE有較高的黏度和拉伸強(qiáng)度，但這種CPE與PVC樹(shù)脂間的附著力低，用低分子量的聚乙烯所得的CPE的黏度和拉伸強(qiáng)度較低，采用高密度聚乙烯所得的CPE有良好的耐熱變性能。
第二:原料粒子的大小-----粒度太小時(shí)易形成凍膠或團(tuán)塊狀CPE，粒徑過(guò)大時(shí)氯的分布不均勻，難溶于有機(jī)溶劑，粒度范圍在0.1-200 μm最佳。
第三:CPE氯化程度的高低-----氯含量在25%以下時(shí)，與PVC相容性差，不能作為改性劑用;氯含量大于40%時(shí)與PVC相容性好，可作為固體增塑劑用，不適合做沖擊改性劑;氯含量為36-38%的CPE具有良好的彈性及與PVC相容性，因而廣泛用作PVC抗沖擊改性劑。
現(xiàn)使用最多的是含氯35%的CPE，氯含量在35%左右的CPE其結(jié)晶度和玻璃化溫度均較低，具有良好的橡膠彈性，并且與PVC有適宜的相容性，被廣泛作PVC硬制品的抗沖擊改性劑作用。（文章來(lái)源于網(wǎng)絡(luò)）
玻纖含量對(duì)長(zhǎng)玻纖...
鈣鈦礦薄膜的均勻...
用于光伏板靜電除...
聚砜醫(yī)療干粉吸入...
